基于綜合能源服務的物理體系架構

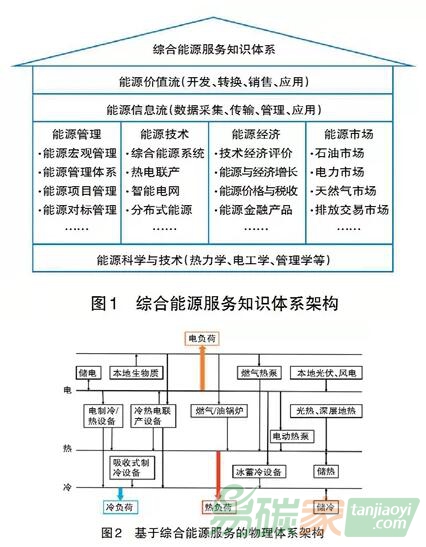

綜合能源服務系統由多種能源輸入、多種能源輸出以及多種能源轉換設備所組成。從系統工程的角度出發，綜合能源服務系統的物理體系架構如圖2所示。
綜合能源服務系統一般包含以下4個子系統：
外部能源供應子系統。該系統用于支撐綜合能源服務系統的運行，提供系統運行需求的一次能源和二次能源，為整個系統運行提供能源保障。
能源轉換子系統。第一類是小規模可再生能源發電系統，主要包括光伏發電、小型風力和小型水力發電；第二類是熱電聯產或冷、熱、電三聯產系統，能利用各種方式將一次能源和二次能源轉化成終端用戶所需要的多種能源形式。
能源輸送網絡。將不同的能源轉換子系統所產生的能源高效地傳輸?shù)诫娋W(wǎng)、熱網、冷網等不同能源形式的終端用戶。
用戶端子系統。最終將能源轉換子系統產生的能源進行消耗的系統，終端用戶包括居民用戶、工廠、商場、醫院等。
